Система предназначена для управления автоклавами отечественного и зарубежного производства.

Система удовлетворяет требованиям безопасной эксплуатации автоклавов.

Система повышает эффективность действий оператора и снижает потери от брака.

Краткое описание системы управления

Состав и устройство системы управления определяется техническим заданием для каждого заказчика индивидуально и зависит от типа автоклава и особенностей автоклавной обработки.

Система управления автоклавами строительной индустрии, как правило, состоит:

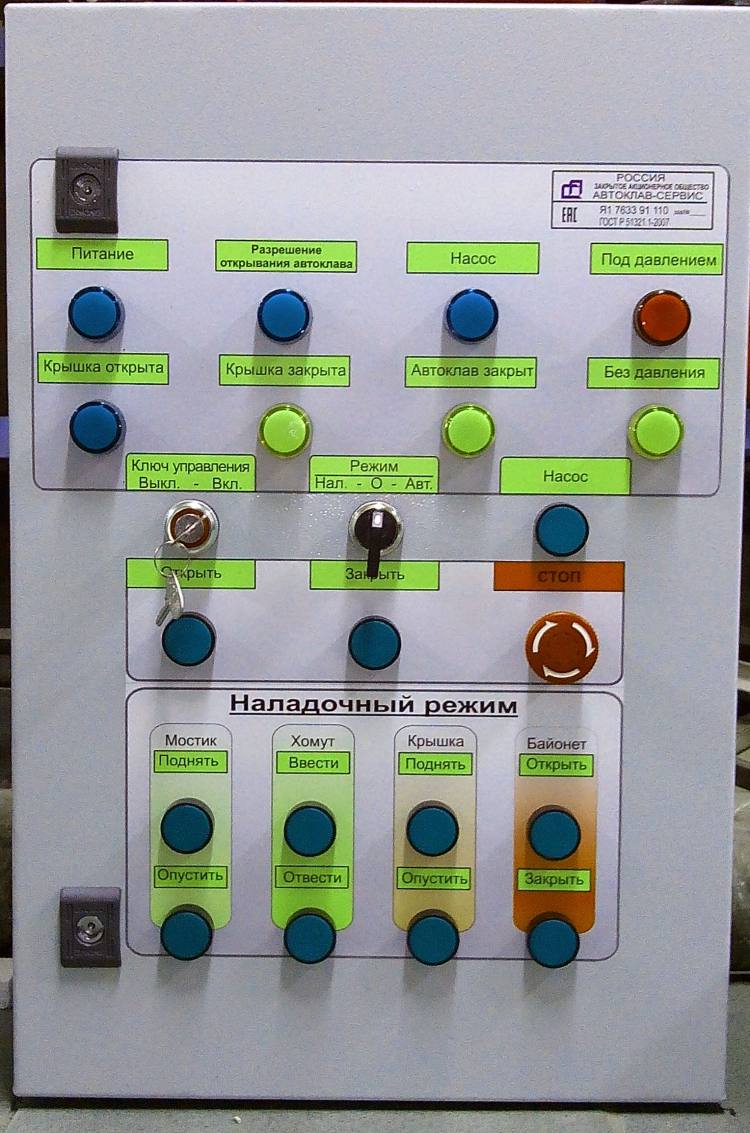

Подсистема управления крышкой автоклава

Подсистема управления крышкой (крышками) автоклава

Подсистема управления крышкой (крышками) автоклава позволяет:
  • Управлять гидроприводами крышки по заданной циклограмме;
  • Блокировать открывание крышки при наличии давления;
  • Ограничить доступ к управлению крышками (ключ-марка).



В подсистеме управления крышкой предусмотрен наладочный режим управления гидроприводами крышки и блокирование открывания крышки при открытой задвижке подачи пара.
Также присутствует необходимая сигнализация состояния автоклава (состояние крышки, наличие давления в автоклаве)
В подсистеме возможно применение бесконтактных датчиков положения механизмов крышки.

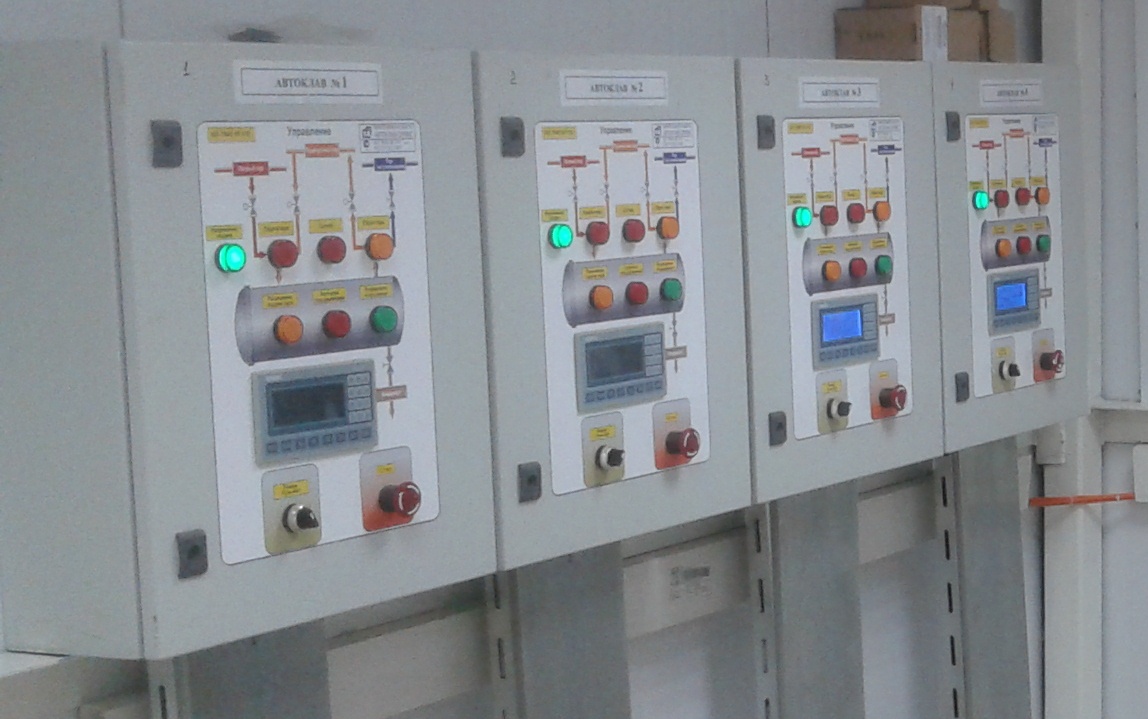

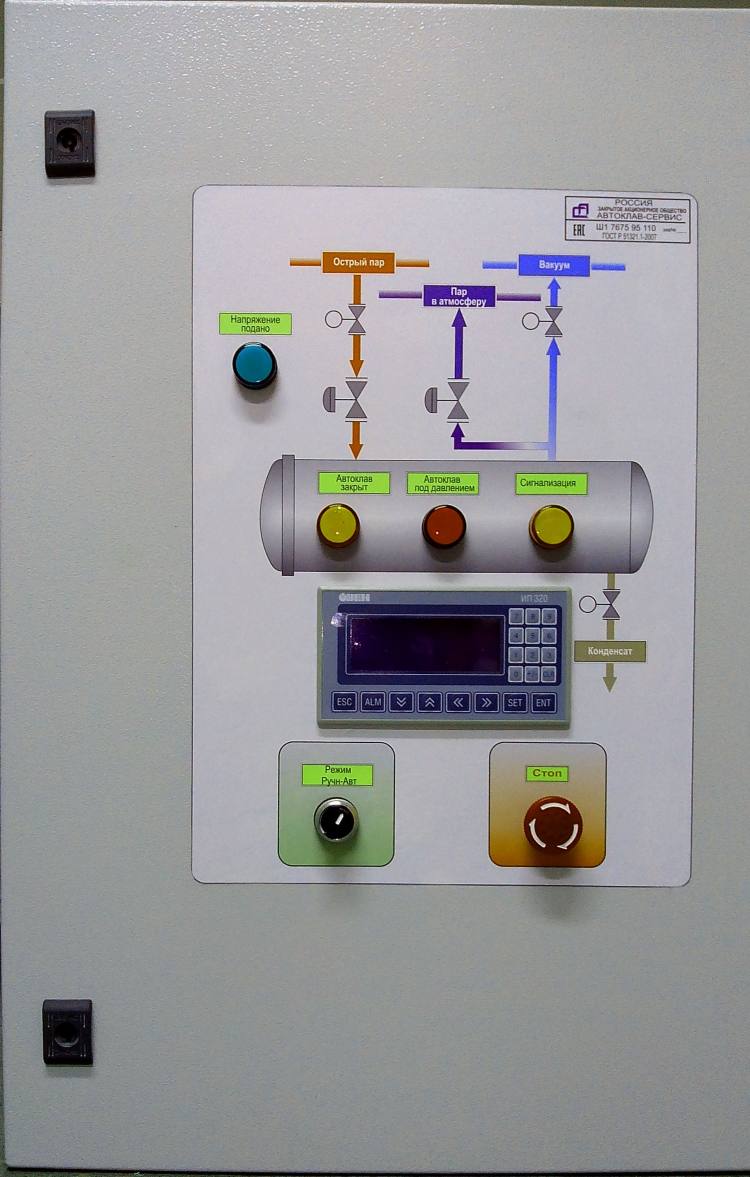

Подсистема управления автоклавной обработкой

Стартовая или общая мнемосхема Подсистема управления автоклавной обработкой
Подсистема управления автоклавной обработкой обеспечивает:
  • Дистанционное управление запорно-регулирующей арматурой автоклава.
  • Автоматизированное управление процессом обработки силикатных изделий в автоклаве по заданной циклограмме.
  • Измерение давления и температуры среды внутри автоклава.
  • Измерение и контроль превышения разности температур верхней и нижней частей корпуса автоклава.
  • Блокирование подачи пара при незакрытом автоклаве.
  • Контроль % открытия регулирующих клапанов впуска и выпуска пара.



Человеко-машинный интерфейс на базе SCADA системы.

Стартовая или общая мнемосхема

Стартовая или общая мнемосхема проекта отражает состояние всех автоклавов, датчиков и запорно-регулирующей арматуры. При наведении указателя мыши на любое поле мнемосхемы появляется всплывающая подсказка выделенного элемента мнемосхемы. Для управления технологическим процессом и запорно-регулирующей арматуры осуществляется переход на мнемосхему выбранного автоклава.

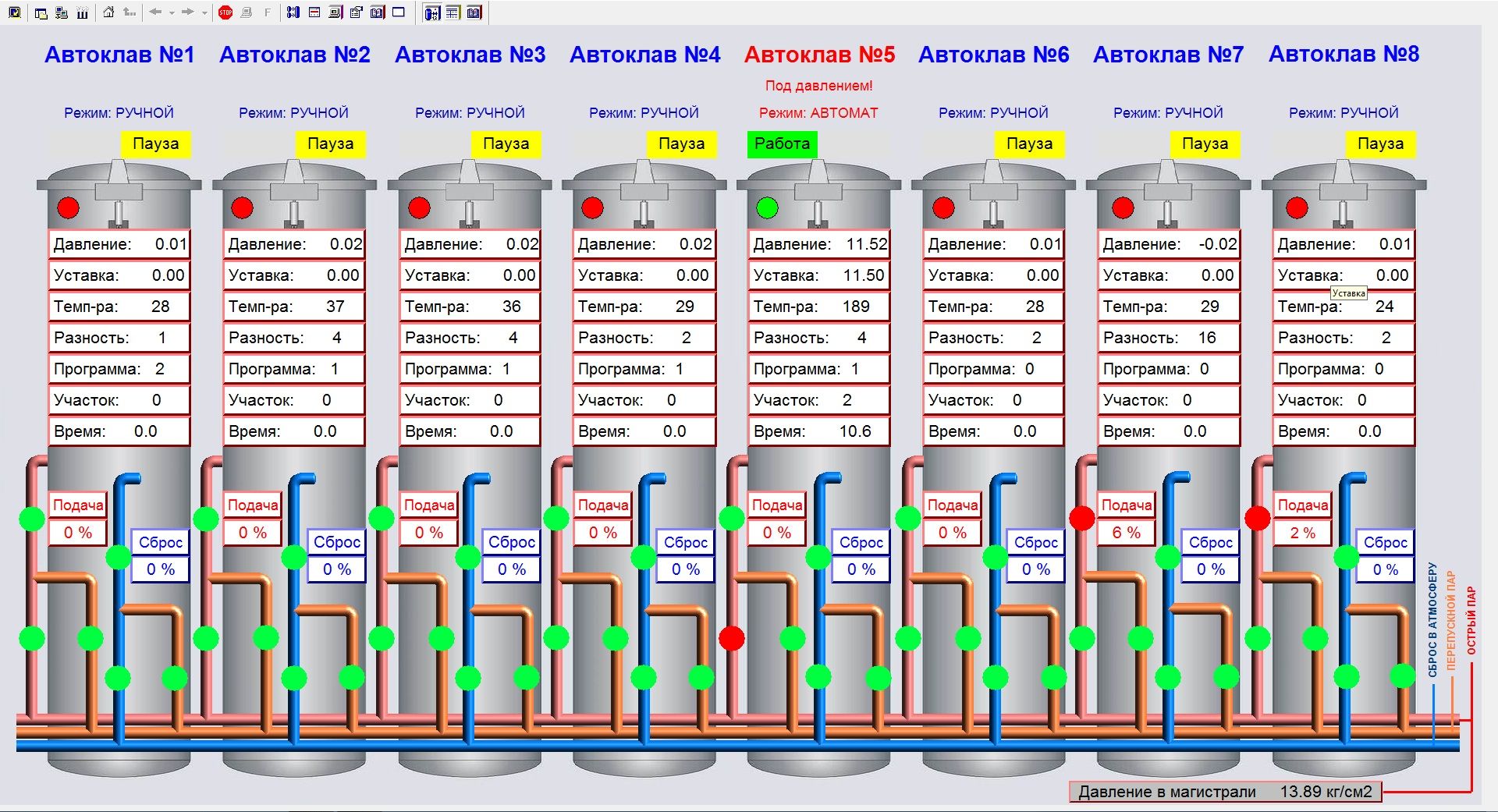

Мнемосхема автоклава Мнемосхема автоклава

Мнемосхема автоклава отражает состояние автоклава и позволяет управлять запорно-регулирующей арматурой автоклава и режимами работы, позволяет просматривать оперативные тренды технологического процесса, формировать и сохранять отчеты.

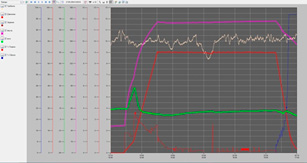

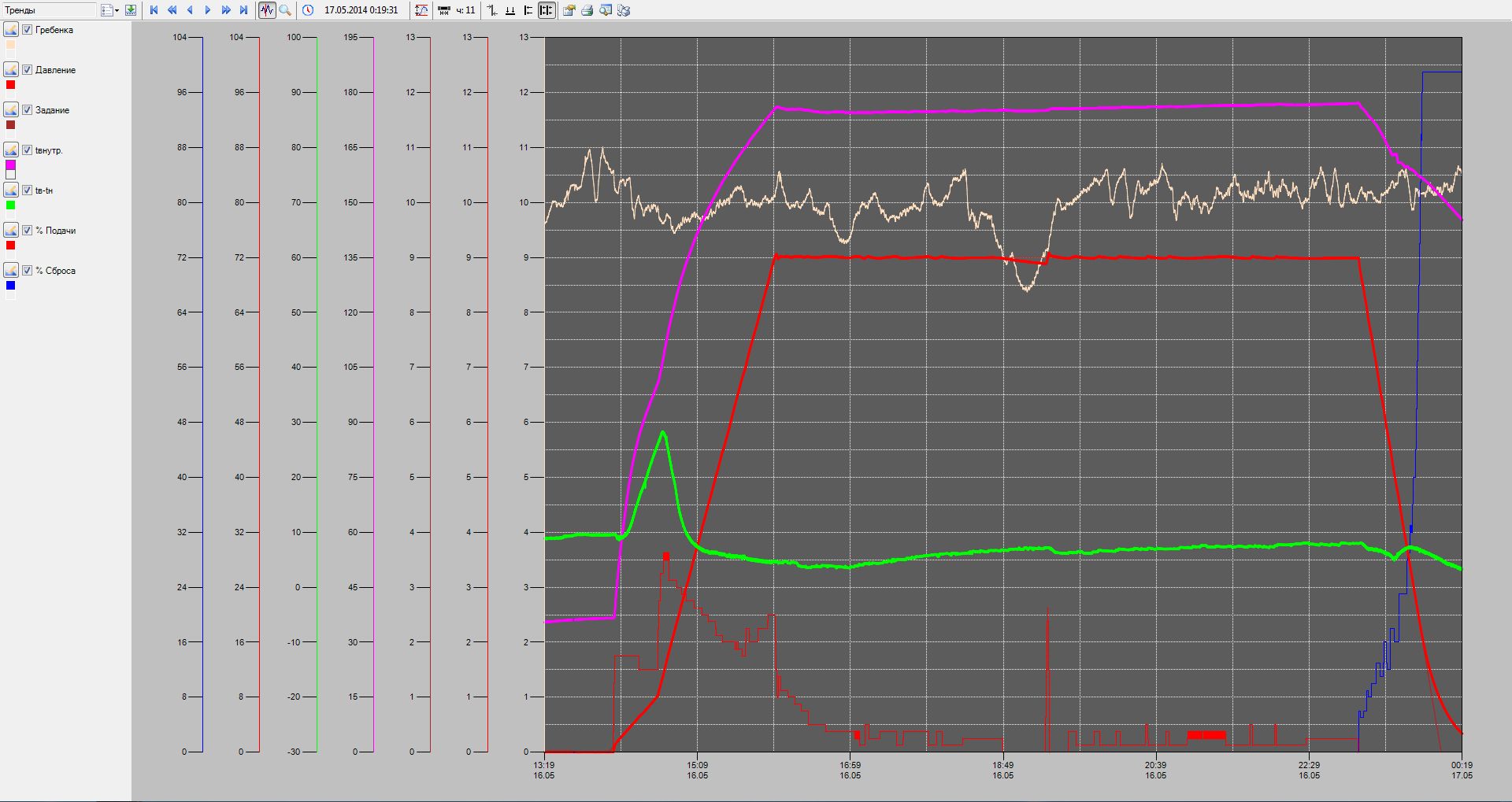

Графики системы Графики системы Графики системы

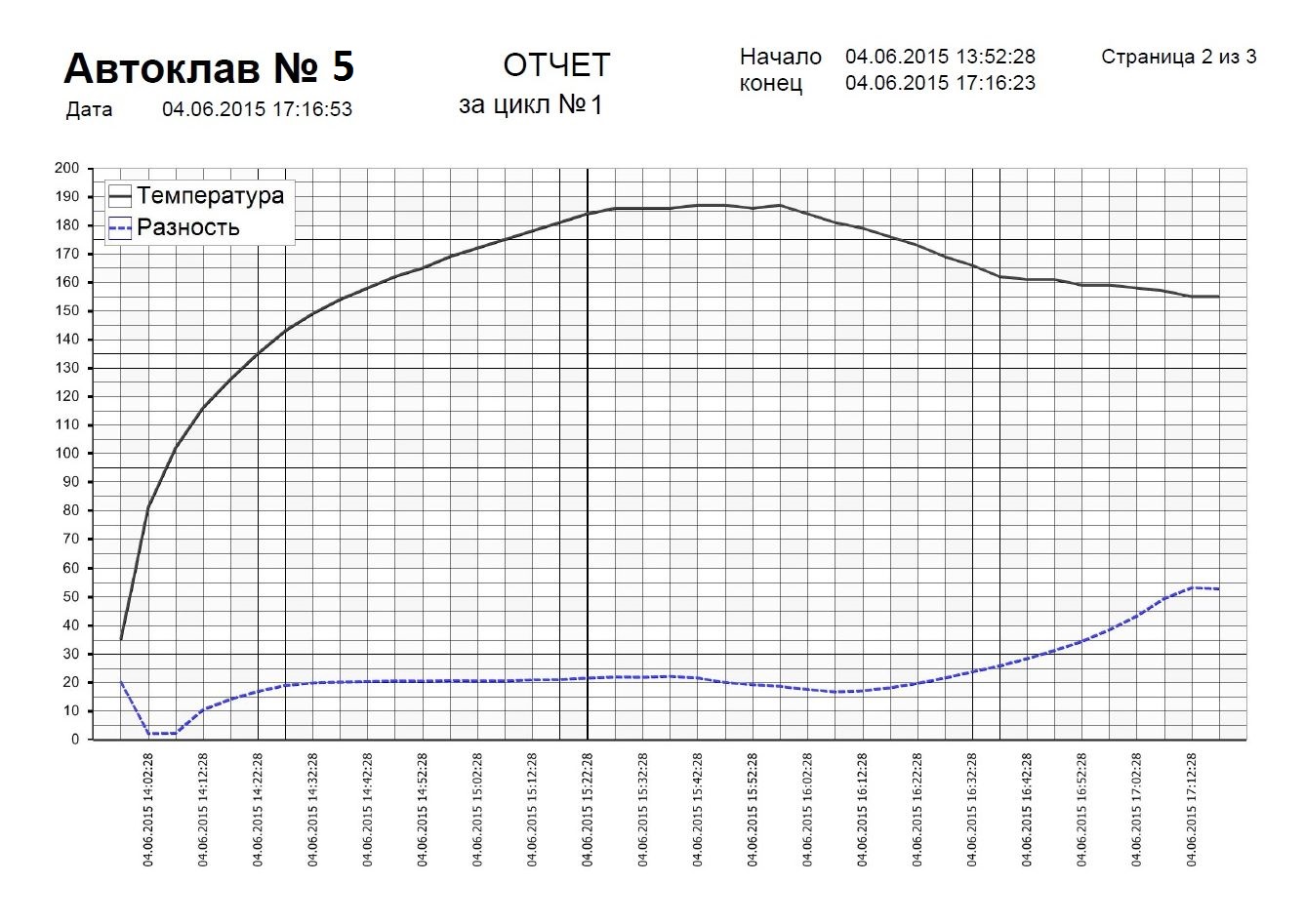

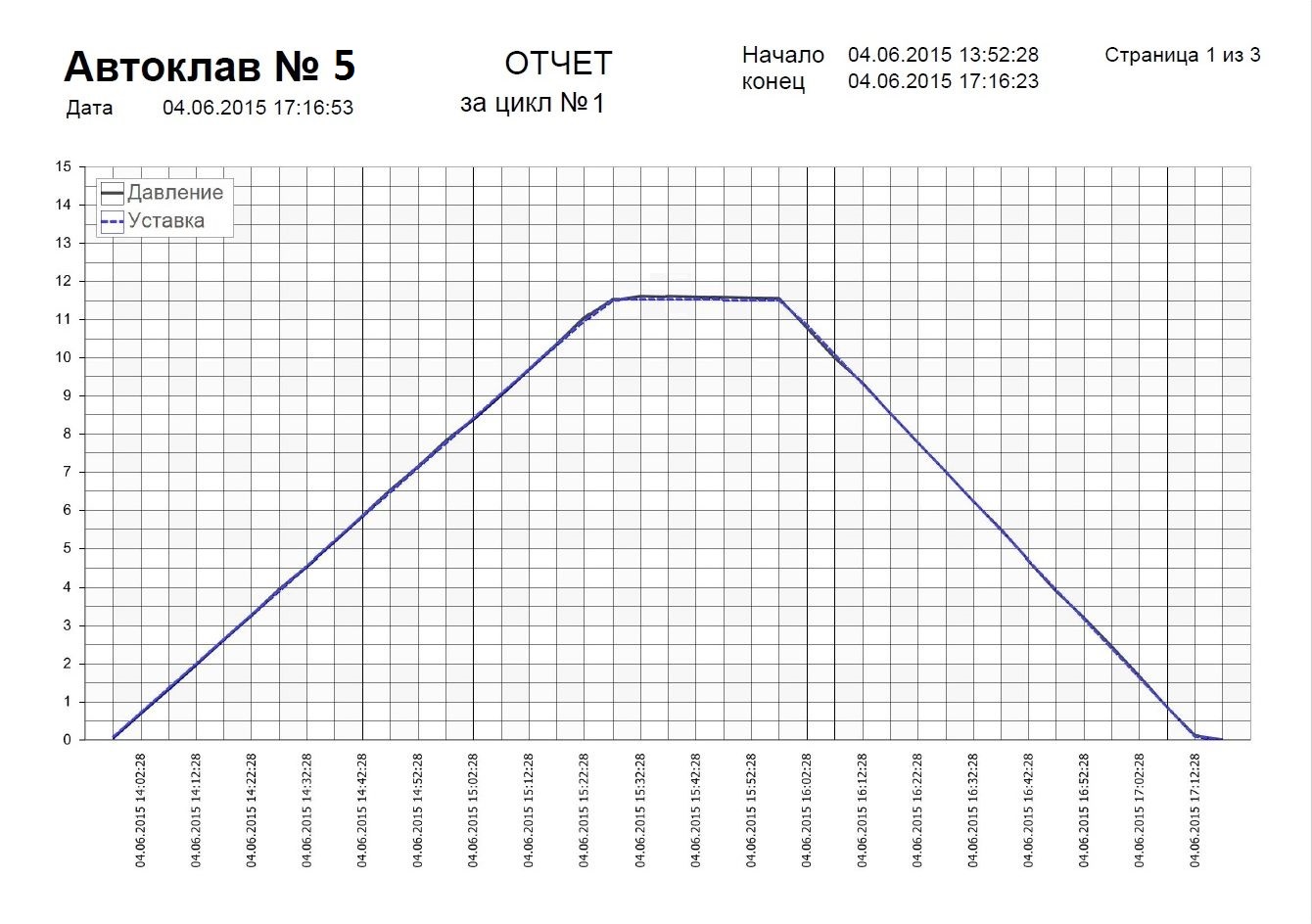

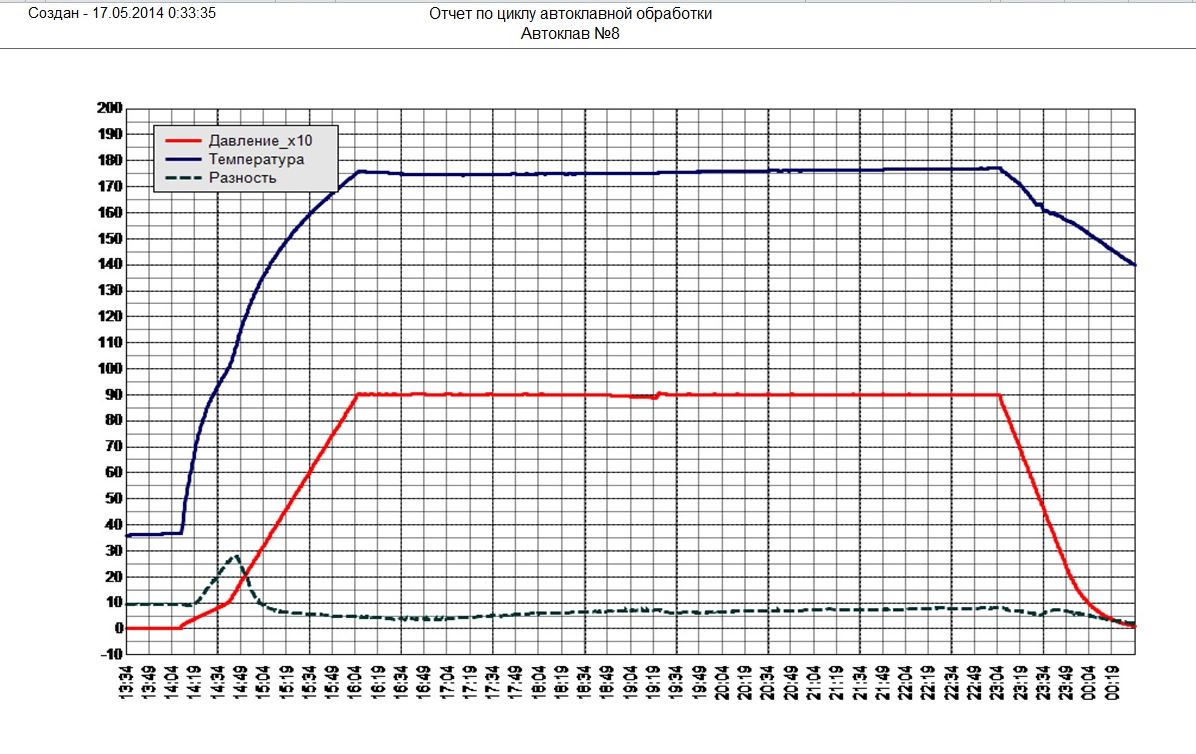

Отчеты формируются и сохраняются автоматически. В отчёте фиксируются все переменные технологического процесса: температура в автоклаве, давление в автоклаве, разность температур верхний и нижний образующих корпуса автоклава, задание давления (расчётное давление, выдаваемое программой в данный момент времени, согласно технологическому процессу)

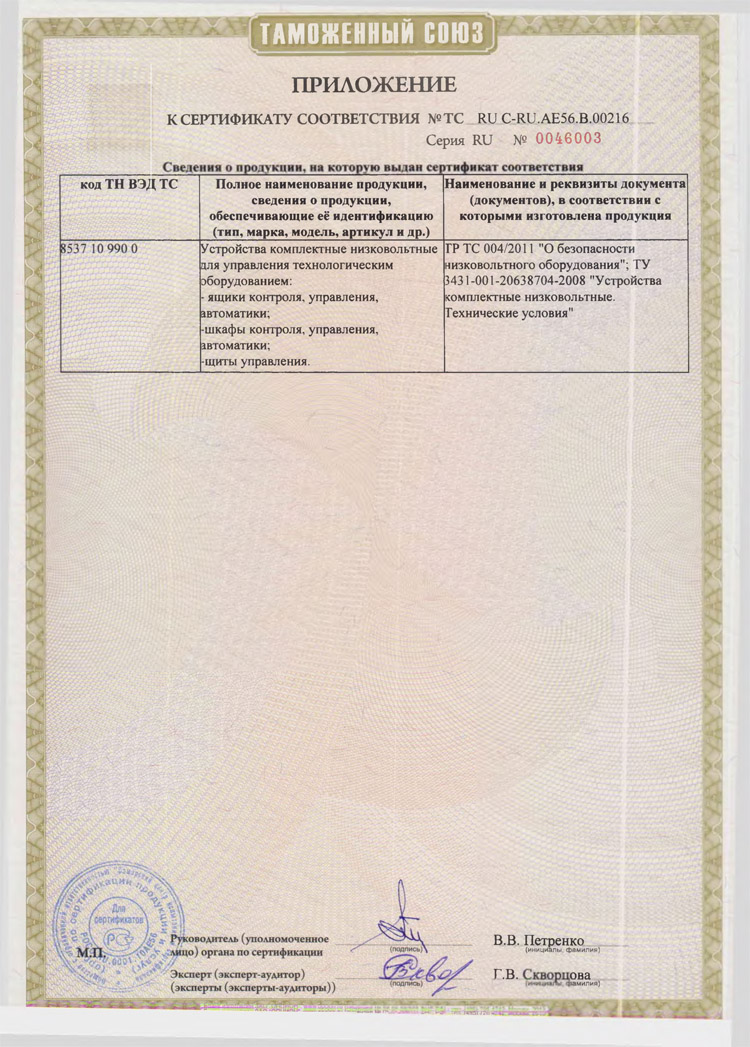

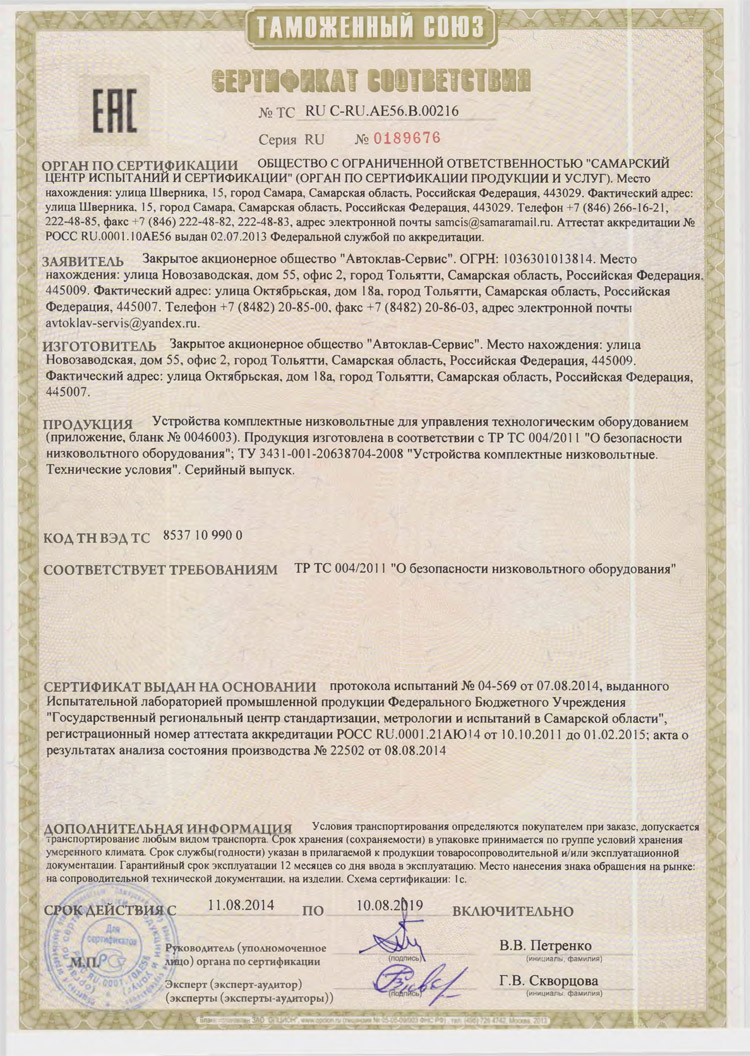

Оборудование нашего изготовления имеет сертификат соответствия таможенного союза
